SBDAZ-04A1电气设备安装调试技能实训装置

一、概述

"电气设备安装调试技能实训装置"是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的，可完成《电气设备安装工（初级）》、《电气设备安装工（中级）》的电气照明设备安装调试技能实训，适合各职业院校的对电气设备安装工技能实训教学，同时也是初级、中级电气设备安装工技能考核的鉴定设备。

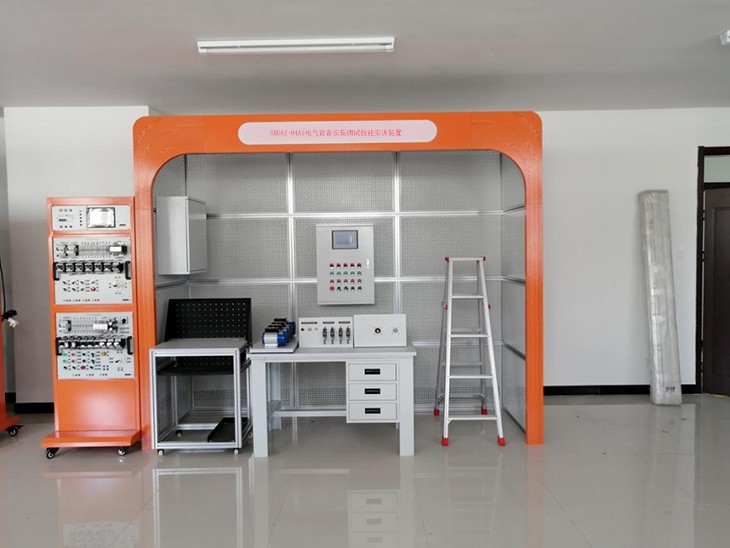

外形结构参考图片

二、特点

该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能

2.电气照明典型线路采用优质元器件

三、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：L3010×W1000×H2460mm

四、产品结构

该设备主要由模拟房、装配桌、双速电机模块、交流异步电机模块、电源电源箱模块、电气控制箱模块、工具配件组成。

1、模拟房整体用铝型材作骨架，中间用网孔板连接，方便安装各种实训配件和模块。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；模拟房上方弧型设计，整体外形美观大方，

2、装配桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。装配桌底部带抽屉柜，结构稳固实用，外形美观；模块架内分多层可拆装，可存放各种实训模块。

★3、实验用电智能安全调控装置（全室20台共配1套）

1）、特点

当智能控制系统检测到有漏电或触电情景出现时，智能控制系统在0.1秒断开连接，保证人身和财产安全；智能控制系统本身有故障指示灯，用户可根据智能控制系统故障指示灯显示判断出当前故障状态，便于处理；智能控制系统有挂锁功能，需要检修时，在挂锁位置上锁，★防止他人上电，检修更安全。可以采集现场输出型装置数据，通过多种物联网通信方式上传至云端，实现本地设备的远程监控。

2）、功能

基于物联网实验室安全用电智能控制系统，可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上，并以图表的形式提供可视化的用电信息查询功能；运用数据库技术实时监测用电设备和线路运行状况，对异常状况及时告警，从而预防电气火灾；运用用电系统故障定位技术及时发现并精准定位用电故障点，自动生成故障报告，协助用户第一时间修复用电系统故障；运用电能质量监测技术实时分析和评估电能质量问题，并提供定制化的治理方案，协助用户获得优质电能；运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据，基于数据发掘节能潜力，从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。

3）、基于物联网实验室安全用电智能控制系统由执行装置与网机组成，技术参数分别为：

（1）执行装置技术参数

（1）极数：3P+N

（2）脱扣特性：C（5-10）In D（10-14）In

（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）额定电压：Ue AC 230V/400V

（5）额定频率f：50Hz

（6）额定短路分断能力：Icu10kA

（7）壳架等级额定电流：Inm63A

（8）缺相保护：设备防烧毁保护模式

（9）漏电保护：元器件损坏保护模式

（10）过载保护：电流过大防烧毁模式

（11）短路保护：碰线防烧毁模式

（12）挂锁保护：便于维修安全

（13）过温保护：可监测线路温度

（14）过欠压保护：防止造成人身事故和机械设备损坏

（15）漏电或触电时0.1秒断开

（16）故障指示灯，便于查看工作状态

★（17）挂锁功能，检修更方便

（2）网机技术参数

（1）内置STM32F103C8T6主控芯片

（2）外置8M无源晶振

（3）采用SP3485作为485通信芯片

（4）485防浪涌保护

（5）标准RS485接口，可直接串口设备

（6）智能型数据终端，便捷实现数据传输功能

★（7）提供强大的中心管理软件，方便设备管理

★（8）提供便捷的软件升级和固件更新服务

★（9）提供数据库数据备份，方便查看历史数据

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）电源：AC220V

（13）功耗：1.5W

（14）工作温度：-25℃ - +70℃

（15）工作湿度：95%

（16）WiFi版最大下行传输速率：64kbps

（17）WiFi版最大上行传输速率：32kbps

★4、数字孪生仿真系统（全室20台共配1套）

采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目：

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	漏电型空气开关	DZ47LE-32	只	1	3P+N	安装在配电箱内
2	空气开关	DZ47-63/C6	只	1	3P	同上
3	漏电型空气开关	DZ47LE-32/C6	只	1	1P+N	同上
4	配电箱箱体	明装	只	1

序号	名称	型号与规格	数量	状态
1	单相电度表	DD862-2	1	散装发出
2	单相闸刀开关	HK8	1	同上
3	开关	4A/250V	1	同上
4	平灯头	6A/250V	2	同上
5	插座		1	同上
6	电流互感器	BH0.66	1	同上
7	墙壁开关座		2	同上
8	声控开关		1	同上

序号	名称	型号与规格	数量	状态
1	低压断路器	DZ108-20/10	1	散装发出
2	螺旋式保险盒	RL1-15/3A	3	同上
3	直插式保险盒	RT14-20/2A	2	同上
4	交流接触器	CJX2-0910	3	同上
5	辅助触头	F4-22	3	同上
6	热继电器	R16B-20/3	1	同上
7	通电延时时间继电器	ST3PA-B/380V（0-60S）	1	同上
8	时间继电器座	PF-083A	1	同上
9	3H铁壳按钮		2	同上
10	行程开关	LX9-222	2	同上
11	行程开关	LX9-001	2	同上
12	倒顺开关	K03-15	1	同上
13	大功率电阻		3	同上
14	二极管		1	同上
15	接线端子排	JF5-2.5/5	5	同上
16	三相鼠笼异步电动机	380V/Y/△180W	1	同上
17	走线槽		2米	同上

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	PVC管	Φ16	根	2	3米	散装发出
2	PVC直通	Φ16	只	10		同上
3	PVC杯梳	Φ16	只	30		同上
4	扎带	3×100mm	包	1	500只/包	同上
5	M4*20螺丝（带帽）	200只/套	套	1	带2只平垫、1只弹垫	同上
6	行线槽	3025	根	2	2米/根	同上
7	PVC线槽	40×20mm	根	2	3米/根（白色）	同上
7	PVC线槽	25×15mm	根	2	3米/根（白色）	同上
13	管卡	16U型	只	30		同上
14	自攻丝	Φ6×15mm	只	100		同上

序号	名称	型号与规格	数量	状态
1	人字梯	1.5米高	1付
2	装配桌		1张
3	模块架		1张
4	台虎钳	5寸	1台
5	钢直尺	300mm	1把
6	水平尺	300mm	1把
7	电工刀		1把
8	无色护目镜		1付
9	手电钻	220V/500W正反调速开关	1把
10	钢锯架		1把
11	剥线钳		1把
12	尖嘴钳		1把
13	螺丝刀	一十各一	2把
14	塑料卡子及自攻螺丝		200套
15	配套教学资源	购买15套以下无此项配置。共1套
