X62W型万能铣床电气实训考核装置
一、实验目的
1. 加深对X62W铣床控制线路工作原理的认识；
2. 学习X62W铣床控制线路的排故训练。
二、工具、仪表及器材
1. 工具：螺丝刀、电工钳、剥线钳、尖嘴钳等；
2. 仪表：万用表1只；
三、实验内容
按图1-1内容分析电路原理，根据故障现象进排故训练，经指导老师确认后，方可进行训练。
四、电路分析
(1)主轴电动机的控制
控制线路的启动按钮SB1和SB2是异地控制按钮，方便操作。SB3和SB4是停止按钮。KM3是主轴电动机M1的启动接触器，KM2是主轴反接制动接触器，SQ7是主轴变速冲动开关，KS是速度继电器。
主轴电动机的启动
启动前先合上电源开关QS，再把主轴转换开关SA5扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3获电动作，其主触点闭合，主轴电动机M1启动。
主轴电动机的停车制动
当铣削完毕，需要主轴电动机M1停车，此时电动机M1运转速度在120转/分以上时，速度继电器KS的常开触点闭合（9区或10区），为停车制动作好准备。当要M1停车时，就按下停止按钮SB3（或SB4），KM3断电释放，由于KM3主触点断开，电动机M1断电作惯性运转，紧接着接触器KM2线圈获电吸合，电动机M1串电阻R反接制动。当转速降至120转/分以下时，速度继电器KS常开触点断开，接触器KM2断电释放，停车反接制动结束。
主轴的冲动控制
当需要主轴冲动时，按下冲动开关SQ7，SQ7的常闭触点SQ7-2先断开，而后常开触点SQ7-1闭合，使接触器KM2通电吸合，电动机M1启动，冲动完成。
(2)工作台进给电动机控制
转换开关SA1是控制圆工作台的，在不需要圆工作台运动时，转换开关扳到"断开"位置，此时SA1-1闭合，SA1-2断开，SA1-3闭合；当需要圆工作台运动时将转换开关扳到"接通"位置，则SA1-1断开，SA1-2闭合，SA1-3断开。
工作台纵向进给
工作台的左右（纵向）运动是由装在床身两侧的转换开关跟开关SQ1.SQ2来完成，需要进给时把转换开关扳到"纵向"位置，按下开关SQ1，常开触点SQ1-1闭合，常闭触点
SQ1-2断开，接触器KM4通电吸合电动机M2正转，工作台向右运动；当工作台要向左运动时，按下开关SQ2，常开触点SQ2-1闭合，常闭触点
SQ2-2断开，接触器KM5通电吸合电动机M2反转工作台向左运动。在工作台上设置有一块挡铁，两边各设置有一个行程开关，当工作台纵向运动到极限位置时，挡铁撞到位置开关工作台停止运动，从而实现纵向运动的终端保护。
工作台升降和横向（前后）进给
由于本产品无机械机构不能完成复杂的机械传动，方向进给只能通过操纵装在床身两侧的转换开关跟开关SQ3.SQ4来完成工作台上下和前后运动。在工作台上也分别设置有一块挡铁，两边各设置有一个行程开关，当工作台升降和横向运动到极限位置时，挡铁撞到位置开关工作台停止运动，从而实现纵向运动的终端保护。
工作台向上（下）运动
在主轴电机启动后，把装在床身一侧的转换开关扳到"升降"位置再按下按钮SQ3（SQ4），SQ3（SQ4）常开触点闭合，SQ3（SQ4）常闭触点断开，接触器KM4（KM5）通电吸合电动机M2正（反）转，工作台向下（上）运动。到达想要的位置时松开按钮工作台停止运动。
2）工作台向前（后）运动
在主轴电机启动后，把装在床身一侧的转换开关扳到"横向"位置再按下按钮SQ3（SQ4），SQ3（SQ4）常开触点闭合，SQ3（SQ4）常闭触点断开，接触器KM4（KM5）通电吸合电动机M2正（反）转，工作台向前（后）运动。到达想要的位置时松开按钮工作台停止运动。
(3)联锁问题
真实机床在上下前后四个方向进给时，又操作纵向控制这两个方向的进给，将造成机床重大事故，所以必须联锁保护。当上下前后四个方向进给时，若操作纵向任一方向，SQ1-2或SQ2-2两个开关中的一个被压开，接触器KM4（KM5）立刻失电，电动机M2停转，从而得到保护。
同理，当纵向操作时又操作某一方向而选择了向左或向右进给时，SQ1或SQ2被压着，它们的常闭触点SQ1-2或SQ2-2是断开的，接触器KM4或KM5都由SQ3-2和SQ4-2接通。若发生误操作，而选择上，下，前，后某一方向的进给，就一定使SQ3-2或SQ4-2断开，使KM4或KM5断电释放，电动机M2停止运转，避免了机床事故。
1．进给冲动
真实机床为使齿轮进入良好的啮合状态，将变速盘向里推。在推进时，挡块压动位置开关SQ6，首先使常闭触点SQ6-2断开，然后常开触点SQ6-1闭合，接触器KM4通电吸合，电动机M2启动。但它并未转起来，位置开关已SQ6已复位，首先断开SQ6-1，而后闭合SQ6-2。接触器KM4失电，电动机失电停转。这样以来，使电动机接通一下电源，齿轮系统产生一次抖动，使齿轮啮合顺利进行。要冲动时按下冲动开关SQ6，
模拟冲动。
2．工作台的快速移动
在工作台向某个方向运动时，按下按钮SB5或SB6（两地控制），接触器闭合KM6通电吸合，它的常开触点（4区）闭合，电磁铁YB通电（指示灯亮）模拟快速进给。
3．圆工作台的控制
把圆工作台控制开关SA1扳到"接通"位置，此时SA1-1断开，SA1-2接通，SA1-3断开，主轴电动机启动后，圆工作台即开始工作，其控制电路是：电源--SQ4-2--SQ3-2--SQ1-2--SQ2-2--SA1-2--KM4线圈--电源。接触器KM4通电吸合，电动机M2运转。
真实铣床为了扩大机床的加工能力，可在机床上安装附件圆工作台，这样可以进行圆弧或凸轮的铣削加工。拖动时，所有进给系统均停止工作，只让圆工作台绕轴心回转。该电动带动一根专用轴，使圆工作台绕轴心回转，铣刀铣出圆弧。在圆工作台开动时，其余进给一律不准运动，若有误操作动了某个方向的进给，则必然会使开关SQ1~SQ4中的某一个常闭触点将断开，使电动机停转，从而避免了机床事故的发生。按下主轴停止按钮SB3或SB4，主轴停转，圆工作台也停转。
(4)冷却照明控制
要启动冷却泵时扳开关SA3，接触器KM1通电吸合，电动机M3运转冷却泵启动。机床照明是由变压器T供给36V电压，工作灯由SA4控制。
五、X62型万能铣床电气控制线路故障图及排除实习训练指导
1.实习内容
(1)用通电试验方法发现故障现象，进行故障分析，并在电气原理图中用虚线标出最小故障范围。
(2)按图排除X62型万能铣床电路或控制电路中，人为设置的两个电气自然故障点。
2.电气故障的设置原则
(1)人为设置的故障点，必须是模拟机床在使用过程中，由于受到振动、受潮、高温、异物侵入、电动机负载及线路长期过载运行、启动频繁、安装质量低劣和调整不当等原因造成的"自然"故障。
(2)切忌设置改动线路、换线、更换电器元件等由于人为原因造成的非"自然"的故障点。
(3)故障点的设置，应做到隐蔽且设置方便，除简单控制线路外，故障一般不宜设置在单独支路或单一回路中。
(4)对于设置一个以上故障点的线路，其故障现象应尽可能不要相互掩盖。否则学生在检修时，若检查思路尚清楚，但检修到定额时间的2/3还不能查出一个故障点时，可作适当的提示。
(5)应尽量不设置容易造成人身或设备事故的故障点，如有必要时，教师必须在现场密切注意学生的检修动态，随时作好采取应急措施的准备。
(6)设置的故障点，必须与学生应该具有的修复能力相适应。
3.实习步骤
(1)先熟悉原理，再进行正确的通电试车操作。
(2)熟悉电器元件的安装位置，明确各电器元件作用。
(3)教师示范故障分析检修过程（故障可人为设置）。
(4)教师设置让学生知道的故障点，指导学生如何从故障现象着手进行分析，逐步引导到采用正确的检查步骤和检修方法。
(5)教师设置人为的自然故障点，由学生检修。
4.实习要求
(1)学生应根据故障现象，先在原理图中正确标出最小故障范围的线段，然后采用正确的检查和排故方法并在定额时间内排除故障。
(2)排除故障时，必须修复故障点，不得采用更换电器元件、借用触点及改动线路的方法，否则，作不能排除故障点扣分。
(3)检修时，严禁扩大故障范围或产生新的故障，并不得损坏电器元件。
故障设置一览表
故障开关故障现象
K1冷却泵不能启动
K2主轴、进给均不能启动
K3主轴无变速冲动
K4主轴停止制动不正常
K5主轴电机不能启动
K6主轴停止不能制动
K7主轴不能启动
K8进给电机不能启动
K9进给变速无冲动，圆形工作台不能工作
K10工作台不能左右进给
K11非圆工作台不工作
K12工作台不能向左进给
K13进给电机不能正转
K14工作台不能向上或向后进给
K15圆形工作台不能工作
K16非圆工作台不能向右进给
K17不能上下（或前后）进给
K18不能向下（或前）进给
K19进给电机不能反转
K20只能一地快进操作
K21不能快进
K22进给电机不转

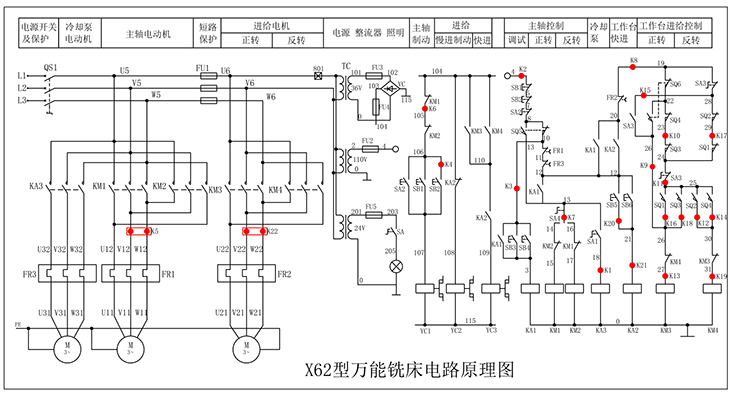

图1-1 X62W铣床电路原理图
X62故障点位图
