2024年12月25日可编程综合实训装置、电气控制实践设备

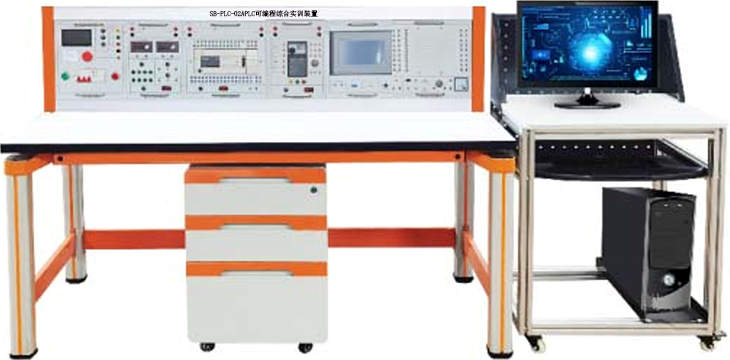

SB-PLC-02A可编程综合实训装置

一、产品概述

可编程综合实训装置、电气控制实践设备、PLC（可编程逻辑控制器）技术实训室设备，主要承担机电一体化技术、电气自动化技术、工业过程自动化技术、电力系统自动化技术专业等电类相关专业的《电气控制技术》、《可编程控制器应用技术》、《电气控制与PLC》等课程的实训教学任务及电气控制技术（模块化）综合实训项目，并为教师提供了自动控制方向的科研开发平台。核心控制单元均为西门子PLC1200，主要包含PLC模块、各种负载模块和一些现场模拟模块等，PLC可编程综合实训装置、电气控制实践设备、主要培养学生的工程实践能力，提高学生的实践知识综合应用等能力。培养学生运用相关指令进行编程、安装、调试等方面的方法；培养应用高PLC1200进行系统程序设计和维护的能力；了解自动化生产线的基本工作原理、特点及应用，了解传感器技术、气动技术、变频控制技术等专业技术在自动线中的应用，并能利用PLC1200实现简单自动线的运动控制，为今后从事PLC1200技术工作打下扎实基础。

二、PLC可编程综合实训设备基本要求：

PLC可编程综合实训装置、电气控制实践设备主要由实训桌、实训模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

三、功能特点：

电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。

3、技术性能：

3.1.输入电源：三相五线制～380V±10% 50Hz

3.2.温度：-5℃～+40℃，相对湿度＜85%（25℃）

3.3.装置容量：＜1.5KVA

3.4.外形尺寸约：1600mm×700mm×1140mm

四、PLC可编程综合实训设备组成要求：PLC可编程综合实训台由实训挂件、实训桌、实训储物柜三大部分组成。

4.1.实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。

4.2.实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

4.3.实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

序号	部件名称	功能及技术参数	单位	数量
1	三相交流电源	（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实验室智慧用电安全控制系统智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。	套	1
2	低压交直流电源	提供3V、6V、9V、12V、18V、24V、36V低压交流电源一组，直流24V/5A，一路直流5V/3A一组，0-10V电压源，0-20mA电流源各一组，带数显指示，旋转编码器调节。	套	1
3	PLC主机	西门子CPU 1214C主机，主机为晶体管输出。内置数字量I/O点14路数字量输入/10路数字量输出，模拟量2路模拟量输入；集成1个以太网口，支持以太网通讯，配套PLC编程线缆、正版博途编程软件。PLC信号全部通过多功能端子排引出到面板，避免长期训练，损坏PLC主机自身的端子。同时能实现快速插拔实训和工业接线工艺训练。；配备直流电源24V/5A输出接口	套	1
4	触摸屏	TPC7062 7寸彩色触摸屏	套	1
5	变频器	FR-D720S-0.4K 0.4KW变频器	套	1
6	虚实结合实训	包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。	套	1
7	电动机组件	三相鼠笼电动机AC380V（Y/△）电机导轨带编码器和转速表	台	1
8	实训导线	4mm/3mm双圈安全插座1批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆1套。	套	1
9	导线架	用于悬挂和放置实验专用连接导线，外形尺寸约530mm×430mm×1200mm，设有五个万向轮。	个	1
10	电脑桌	钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。	张	1
11	学生凳	钢木方凳	张	2
12	实训指导书		本	1
13	配套资源库		套	1
