SB-PLC-02APLC可编程综合实训装置
一、 产品概述
PLC可编程综合实训装置、电气控制实践设备、PLC（可编程逻辑控制器）技术实训室设备，主要承担机电一体化技术、电气自动化技术、工业过程自动化技术、电力系统自动化技术专业等电类相关专业的《电气控制技术》、《可编程控制器应用技术》、《电气控制与PLC》等课程的实训教学任务及电气控制技术（模块化）综合实训项目，并为教师提供了自动控制方向的科研开发平台。核心控制单元均为西门子PLC1200，主要包含PLC模块、各种负载模块和一些现场模拟模块等，PLC可编程综合实训装置、电气控制实践设备、主要培养学生的工程实践能力，提高学生的实践知识综合应用等能力。培养学生运用相关指令进行编程、安装、调试等方面的方法；培养应用高PLC1200进行系统程序设计和维护的能力；了解自动化生产线的基本工作原理、特点及应用，了解传感器技术、气动技术、变频控制技术等专业技术在自动线中的应用，并能利用PLC1200实现简单自动线的运动控制，为今后从事PLC1200技术工作打下扎实基础。

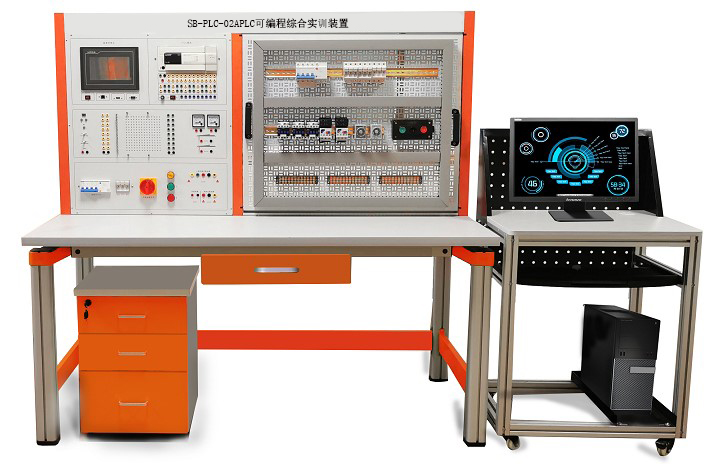

参考图
二、可编程控制器实训设备基本要求：
可编程控制器实训装置主要由实训桌、实训模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
三、功能特点：
电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
3、技术性能：
3.1.输入电源：三相五线制～380V±10% 50Hz
3.2.温度：-5℃～+40℃，相对湿度＜85%（25℃）
3.3.装置容量：＜1.5KVA
3.4.外形尺寸约：1600mm×700mm×1140mm
四、PLC可编程综合实训设备组成要求：
（1）实训平台整体结构：电源控制屏，为设备和电脑提供电源。配置电脑主机柜。
（1）桌子台面板：E1级三聚氰胺复面合成板，加防静电胶皮，台面厚度25mm；采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，主体结构通过左、右各2个C字形铝压成型构件联接，C字型联接件嵌入厂家LOGO。桌面板下设支撑框架，截面尺寸为30x30mm，承受力不小于300Kg。
（2）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸70x70mm，比重不小于3.0kg /m，四面带槽，槽宽8.2mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。
（3）C字形铝压成型构件为左、右对称件，外形不小于160x166x70mm，单件比重不小于0.37kg，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
（4）储物抽屉带锁1个。钣金可拉伸键盘托1个，主机托盘1个
五、资源配置
（1）采用开放式网孔板，表面喷塑，面板安装电器元件。
（2）配置西门子CPU 1214C主机，主机为晶体管输出。内置数字量I/O点14路数字量输入/10路数字量输出，模拟量2路模拟量输入；集成1个以太网口，支持以太网通讯，配套PLC编程线缆、正版博途编程软件。PLC信号全部通过多功能端子排引出到面板，避免长期训练，损坏PLC主机自身的端子。同时能实现快速插拔实训和工业接线工艺训练。
（3）触摸屏模块：模块化设计，配置TPC7032KT 7寸彩色触摸屏，集成以太网和RS485通讯接口。电源输入接口、保险丝、带灯电源开关、以太网口、RS485口全部引出到面板，面板印有对应的丝印接线图。
六、可完成的实训项目：
1.与、或、非逻辑功能测试
2.定时器、计数器功能测试
3.跳转、分支功能训练
4.移位寄存器测试
5.数据处理功能训练
6.微分、位操作测试
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显示
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流电机正反转控制
27.小车运动
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
PLC与变频器综合实训
1.变频器功能参数设置与操作；
2.外部端子点动控制；
3.变频器控制电机正反转；
4.多段速度选择变频调速；
5.变频器无级调速；
6.外部模拟量方式的变频调速控制；
7.基于PLC的变频器外部端子的电机正反转控制；
8.基于PLC模拟量方式变频开环调速控制；
9.基于PLC通信方式的变频开环调速；
10.HMI工程界面编辑
11.HMI变量连接
12.HMI工程组态
13.工业网络通讯综合实训：
14.PLC、触摸屏与变频器之间以太网通讯控制；
七、PLC可编程综合实训设备配置清单：
|
序号 |
部件名称 |
功能及技术参数 |
单位 |
数量 |
|
1 |
PLC主机 |
西门子CPU 1214C主机，主机为晶体管输出。内置数字量I/O点14路数字量输入/10路数字量输出，模拟量2路模拟量输入；集成1个以太网口，支持以太网通讯，配套PLC编程线缆、正版博途编程软件。PLC信号全部通过多功能端子排引出到面板，避免长期训练，损坏PLC主机自身的端子。同时能实现快速插拔实训和工业接线工艺训练。 |
套 |
1 |
|
2 |
触摸屏 |
触摸屏模块：模块化设计，配置TPC7032KT 7寸彩色触摸屏，集成以太网和RS485通讯接口。电源输入接口、保险丝、带灯电源开关、以太网口、RS485口全部引出到面板，面板印有对应的丝印接线图。 |
套 |
1 |
|
3 |
变频器 |
变频器模块：配置西门子V20变频器，输入电压AC380V，功率0.37KW工业变频器，集成4路数字量输入，2路模拟量输入,支持RS485通讯，集成操作面板；配置电位器模块，提供4.7K电位器一只，用于变频器模拟量调节；配置多功能端子排，将信号转接至多功能端子排上，可满足导线插拔和线槽工艺布线两种方式实训。 |
套 |
1 |
|
4 |
虚实结合实训 |
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。 |
套 |
1 |
|
5 |
按钮模块 |
按钮指示灯模块：模块化设计，可快速拆卸和更换位置，整体尺寸≤210×194mm。配置≥6只DC24V指示灯、≥2只转换开关、≥3只按钮开关、≥1只急停开关，均采用开孔尺寸φ16器件。电气接口集成到多功能端子排，数量≥14个，颜色≥3个，实现2种形式布线，可使用K3导线快速插拔，也可使用电缆线压接端子工艺布线。面板采用UV彩色绘制电气原理图及接口接线说明。 |
|
|
|
6 |
电动机组件 |
三相鼠笼电动机AC380V（Y/△）电机导轨带编码器和转速表 |
台 |
1 |
|
7 |
实训导线 |
4mm/3mm双圈安全插座1批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆1套。 |
套 |
1 |
|
7 |
导线架 |
用于悬挂和放置实验专用连接导线，外形尺寸约530mm×430mm×1200mm，设有五个万向轮。 |
个 |
1 |
|
8 |
电脑桌 |
钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。 |
张 |
1 |
|
9 |
学生凳 |
钢木方凳 |
张 |
2 |
|
10 |
实训指导书 |
|
本 |
1 |
|
11 |
配套资源库 |
|
套 |
1 |
