SBDLZ-780F机电传动与PLC实训平台

一、概述

机电传动与PLC实训平台、机电传动与PLC实训室设备面向机电一体化、机械设计与制造、电机与电气专业，承担《电气控制与PLC》，《自动化生产线安装与调试》、《机电传动与控制》等课程的实验教学工作，全面培养学生电机控制、PLC控制技术的技能。

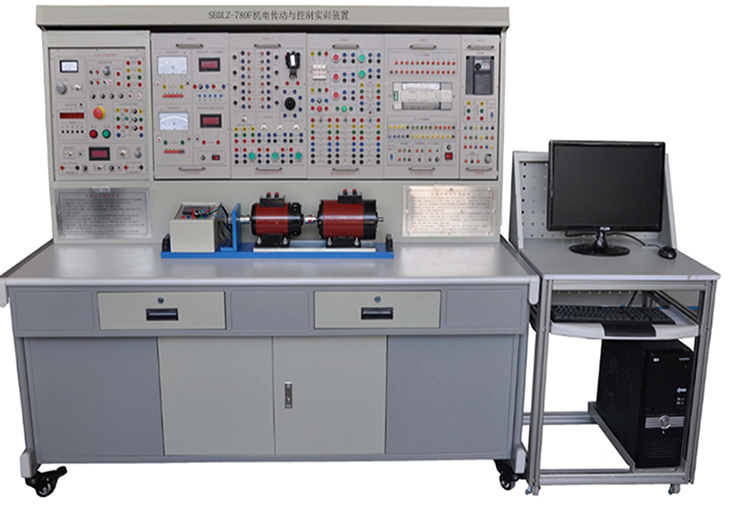

（图片仅供参考，具体以实物配置为准）

二、机电传动与控制实训装置特点

1. 采用挂件结构，搭配灵活、可任意更改实验组件增加实验内容，便于二次开发及功能扩展。

2.实验装置由电源控制屏、实验桌、实验组件、电机、电机导轨及实验导线等组成。

3.实验装置包含了部分电机学试验及所有电机拖动及控制的实验项目，使学生能够了解基本的理论知识及熟练掌握操作技能。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重量：300kg

5. 外形尺寸：187cm×70cm×158cm

四、配置及功能介绍

（一）GDQ01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1.交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启、停按钮进行控制，具有漏电声光告警、过压保护、过流保护等功能，同时配有一只急停按钮，便于切断电源，还配有一只指针式交流电压表，通过切换和转换开关，可方便地指示三相电网输入和三相调压输出的每一相的线电压。

2.高压直流电源两路

提供220V(0.5A)励磁电源（具有短路保护）及0～250V(3A)连续可调电枢电源(内部具有过载保护功能)各一路，并设有一只直流数显电压表用以监测可调直流电枢电源输出。

3.信号源部分

提供0～10V的恒压源一路，4～20mA的恒流源一路，可方便地完成变频器调速实验，6.3V交流电源一路，作为机床信号指示灯的电源。

4.控制屏其它设施

控制屏正面大凹槽内，设有两根钢管，可挂置实验组件。凹槽底部设有多个单相三芯220V电源插座、控制屏两侧设有单相三极220V电源插座、三相四极380V电源插座及通讯接口，为实验组件的供电和通讯、控制屏之间的供电提供了方便。

★5.实验室智慧用电安全控制系统

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！

4）后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：

①包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！

②包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5）报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

6）用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

（二）GDQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，电脑桌联体设计，造型美观大方；设有一个抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底部装有四个万向轮，便于移动。

（三）实验挂箱

1、DQ39继电接触控制(一)

提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板上设有摇臂结构。

2、DQ39-1 继电接触控制(二)

提供中间继电器（线圈电压220V）二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用，中间继电器及热继电器的工作状态用发光二极管指示。

3. PLC可编程控制器

配备可编程控制器主机ST40主机一台。提供实验所需的DC24V直流电源。

4.GDK28三相异步电机变频调速系统

配备三菱D720-0.4KW变频器一台，端子引出线到面板、设有1K电位器一个。

5.DQ22 直流数字电压、毫安、安培表

Ø直流数显电压表（1只）：测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度为0.5级。

Ø直流数显毫安表（1只）：测量范围0～2000mA，三位半数显,精度为0.5级，具有短路保护功能。

Ø直流数显电流表（1只）：测量范围0～5A，三位半数显，精度为0.5级，具有短路保护功能。

6.GDQ25交流参数表

Ø智能功率、功率因数表（1只）：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率、无功功率。单相功率P的测量，其精度为0.5级；电压、电流量程分别为450V、5A，可测量单相、三相负载的有功功率、无功功率、功率因数及负载的性质等；此外还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

Ø真有效值交流数字电流表（1只）：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能。

Ø交流电流表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、指示等功能。

Ø交流电压表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示等功能。

7.BJDJ-1 步进电机及控制系统

提供步进电机及控制系统1套。

8.JLSF-1 交流伺服电机及控制系统

提供交流伺服电机及控制系统1套。

9.DQ26三相可调电阻器

三组90Ω×2/1.3A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

10.DQ27 三相可调电阻器

三组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

11.DQ29 电阻器组件

一组90Ω×2/1.3A瓷盘电阻、一组900Ω×2/0.41A瓷盘电阻，各绕组端均引线至面板上，可完成串联、并联及串并联多种结合方式。

12.GDQ12线绕式异步电动机转子专用箱

一组线绕式异步电动机转子专用电阻（测量范围0～15Ω，分0Ω、2Ω、5Ω、15Ω、用于线绕式异步电动机起动与调速等实验）。

（四）DQ03-1固定电机导轨、增量式光电编码盘测速系统及智能数显转速表

导轨平整度好，无应力变形，加工精细，同心度与互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝。电机运行时噪声小，参数典型，能较好满足实验的要求。

（五）电机

1.DQ09直流并励电动机（DC220V、185W、1500RPM）一台

2.DQ19校正直流测功机（DC220V、355W、1500RPM）一台

3.DQ10三相鼠笼异步电动机（AC220V/△、100W、1420RPM）一台

4.DQ11三相线绕式异步电动机（AC220V/Y、120W、1380RPM）一台

5.DQ20三相鼠笼异步电动机（AC380V/△）一台

（六）实验连接线及配件

根据不同实验项目的特点，配备两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分也护套结构手枪插连接线；数模信号部分采用弹性铍轻铜裸露结构连接线。三种导线只能连接对应的配套插座，这样大大提高了实验的安全及合理性。

序号	型号	名称	数量
1	GDQ01	电源控制屏	1套
2	GDQ02	实验桌	1张
3	DQ03-1	固定电机导轨、光电编码器及智能数显转速表	1件
4	DQ39-1	继电接触控制组件（一）	1件
5	DQ39-2	继电接触控制组件（二）	1件
6	PLC-1	可编程控制器主机	1件
7	GDK28	三相异步电机变频调速系统	1件
8	DQ22	直流数字电压、毫安、安培表	2件
9	GDQ25	交流电参数表	1件
10	DQ26	三相可调电阻器	1件
11	DQ27	三相可调电阻	1件
12	DQ29	可调电阻器，电容器	1件
13	DQ05	三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）	1件
14	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
15	DQ19	校正直流测功机	1台
16	DQ09	直流并励电动机	1台
17	DQ10	三相鼠笼式异步电动机	1台
18	DQ11	三相线绕式异步电动机	1台
19	DQ20	三相鼠笼式异步电动机	1台
20	BJDJ-1	步进电机及控制系统	1套
21	JLSF-1	交流伺服电机及控制系统	1套
22	连接线	高可靠护套结构手枪插实验连接线及配件	1套
23		铝木结构电脑桌	1套
23	教学辅助软件资源		1套
