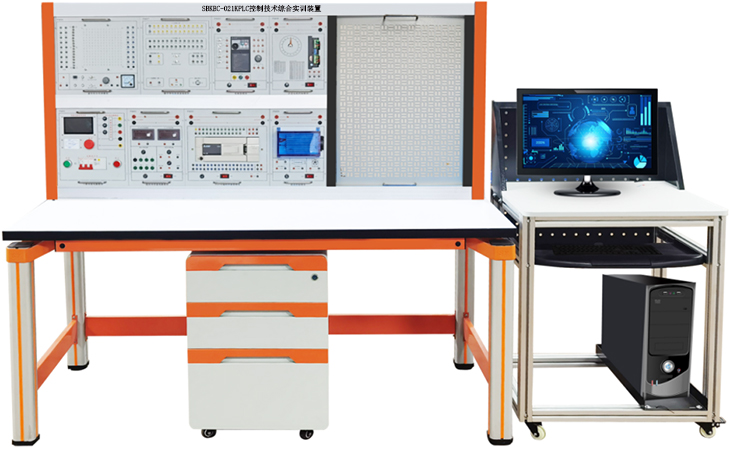

SBKBC-021KPLC控制技术综合实训装置
一、产品概述
PLC控制技术综合实训装置、PLC实训考核台、PLC控制实训室设备、PLC控制实训操作台、适合技工学校、职业院校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。通过实训，培养学生具备有西门子s7-200、s7-1200、s7-31500、s7-300PLC、三菱PFX2N-48MR系列、硬件组态、编程、数据处理、传感器选用、触摸屏编程等方面的知识，掌握装接调试的基本技能，能够对PLC的工作原理和硬件基础，掌握根据控制要求进行编程并完成安装和调试的技能。PLC控制技术综合实训装置、PLC实训考核台、PLC控制实训室设备、PLC控制实训操作台、承担课程：《PLC控制技术》、《机电一体化系统的控制与编程》等。PLC控制技术综合实训装置、PLC实训考核台、PLC控制实训室设备、PLC控制实训操作台、电气控制实训挂板、PLC仿真软件承担机电一体化技术、电气自动化技术、城市轨道交通机电技术、铁道机车运用与维护、铁道供电技术、高速铁路综合维修技术、汽车制造与试验技术、新能源汽车技术等专业的实训教学、科学研究、技术服务等任务。可完成《PLC控制技术》《PLC应用技术》《电气与PLC控制技术》《PLC与组态监控技术》等多门课程的项目教学任务。
二、特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1）输入电源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作环境：温度-10℃～+40℃ 相对湿度＜85％（25℃） 海拔＜4000m；
4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、PLC控制技术综合实训设备组成要求：
PLC控制技术综合实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色；
五、实训项目
1.变频器的面板控制实训
2.变频器外部按钮控制实训
3.变频器的电位器控制实训
4.变频器的多段速控制实训
5.基于PLC的变频器的正反转实训
6.基于PLC的变频器的多段调速实训
7.基于PLC的变频器的外部电压控制实训
8.PLC控制变频器运行应用
9.PLC基本指令的应用
10.PLC功能指令的应用
11.PLC流水花灯的程序应用
12.触摸屏编程软件使用
13.触摸屏与PLC编程应用
14.PLC与步进控制系统的应用
15.编码器速度检测的应用
16.编码器位置检测的应用
17.传感器的检测应用
18.伺服电机的调试控制与实现
19.伺服驱动器位置控制参数设置
20.基于HMI和PLC的人机对弈智能编程调试及其PLC智能算法。
六、PLC控制技术综合实训平台模块及器材配置清单
|
序号 |
部件名称 |
功能及技术参数 |
数量 |
|
1 |
三相交流电源 |
提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 |
1套 |
|
2 |
低压交直流电源 |
提供3V、6V、9V、12V、18V、24V、36V低压交流电源一组，直流24V/5A，一路直流5V/3A一组，0-10V电压源，0-20mA电流源各一组，带数显指示，旋转编码器调节。 |
1套 |
|
3 |
PLC主机 |
CPU1214C集成数字量I/O（14路数字量输入，10路数字量输出）；扩展模块SM1223一个，配置SB1232一个，配备直流电源24V/5A输出接口 |
1套 |
|
4 |
触摸屏 |
TPC7032 7寸寸彩色触摸屏，触摸屏实验组件采用 7 寸彩色触摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz；触摸屏：四线电阻式；内存： 128M；存储设备：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接线端子全部引出。 |
1套 |
|
5 |
变频器 |
G120C 0.55KW变频器，具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。接口全部引出到专业端子排上，方便学生做实验。 |
1套 |
|
6 |
虚实结合实训 |
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训，指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。 |
1套 |
|
7 |
工业自动化数字孪生仿真软件 |
采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连 |
1套 |
|
8 |
伺服电机模块 |
伺服电机及驱动器一套，丝杆一套，滑块一套，编码器 |
1套 |
|
9 |
温度闭环控制模块 |
包含加热单元，温度采集单元 |
1套 |
|
10 |
网孔板 |
低压电器实训组件：配有网孔板1块，交流接触器3只，时间继电器1只，热继电器1只，3个按钮，塑料卡子200只，自攻螺丝100只。 |
1套 |
|
11 |
电动机 |
三相鼠笼电动机AC380V（Y/△）、180W，铝质外壳 |
1台 |
|
12 |
实训导线 |
4mm/3mm双圈安全插座1批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆1套。 |
1套 |
|
13 |
电脑桌 |
钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。 |
1张 |
|
14 |
学生凳 |
钢木方凳 |
2张 |
|
15 |
指导书 |
|
1本 |
|
16 |
配套资源库 |
附件 |
1套 |
